Montage einer 27 t schweren Werkzeugpresse durch den HALLENMEISTER® und einen TEREX AC 40 als Nachführkran.

Bv: Sänger & Medic Werkzeugbau GmbH

Schon vor einem Jahr investierte die Sänger & Medic Werkzeugbau GmbH in eine neue Presse. Die über 30 t schwere Maschine wurde seinerzeit durch unser stärkstes Hubgerüst in das vorgesehene Fundament eingehoben und von unseren Monteuren ausgerichtet.

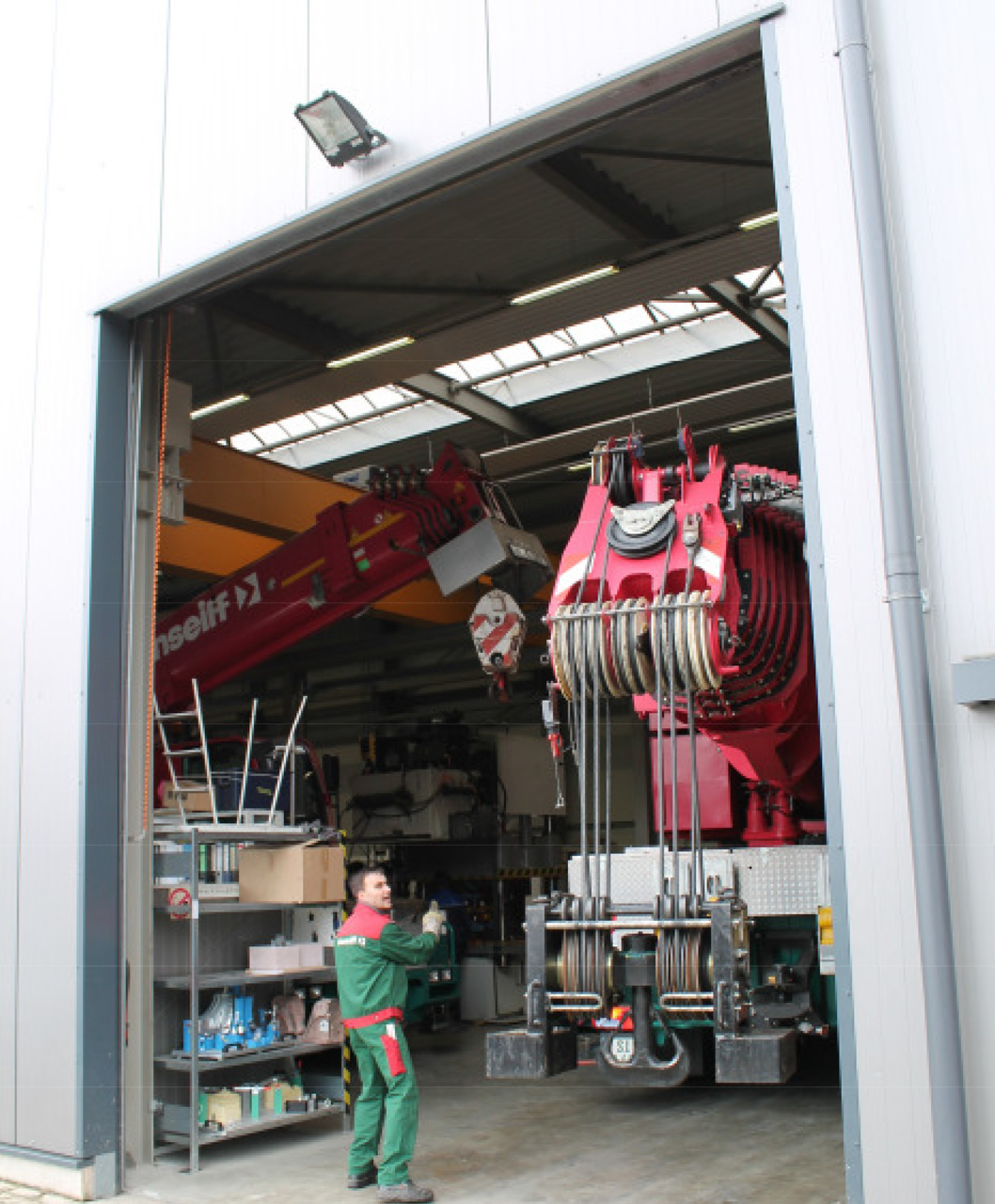

Die neueste hydraulische Presse, deren Gesamtgewicht mehr als 27 t beträgt, konnte vor allem aufgrund der kleineren, zur Verfügung stehenden Grundfläche aber auch wegen des geringeren Eigengewichtes deutlich wirtschaftlicher durch den HALLENMEISTER® positioniert werden. Und bereits beim Einfahren durch das Tor sowie beim Manövrieren innerhalb der engen Halle bis zur Endposition erwies sich die kompakte Bauweise mit der kurzen Grundauslegerlänge als vorteilhaft.

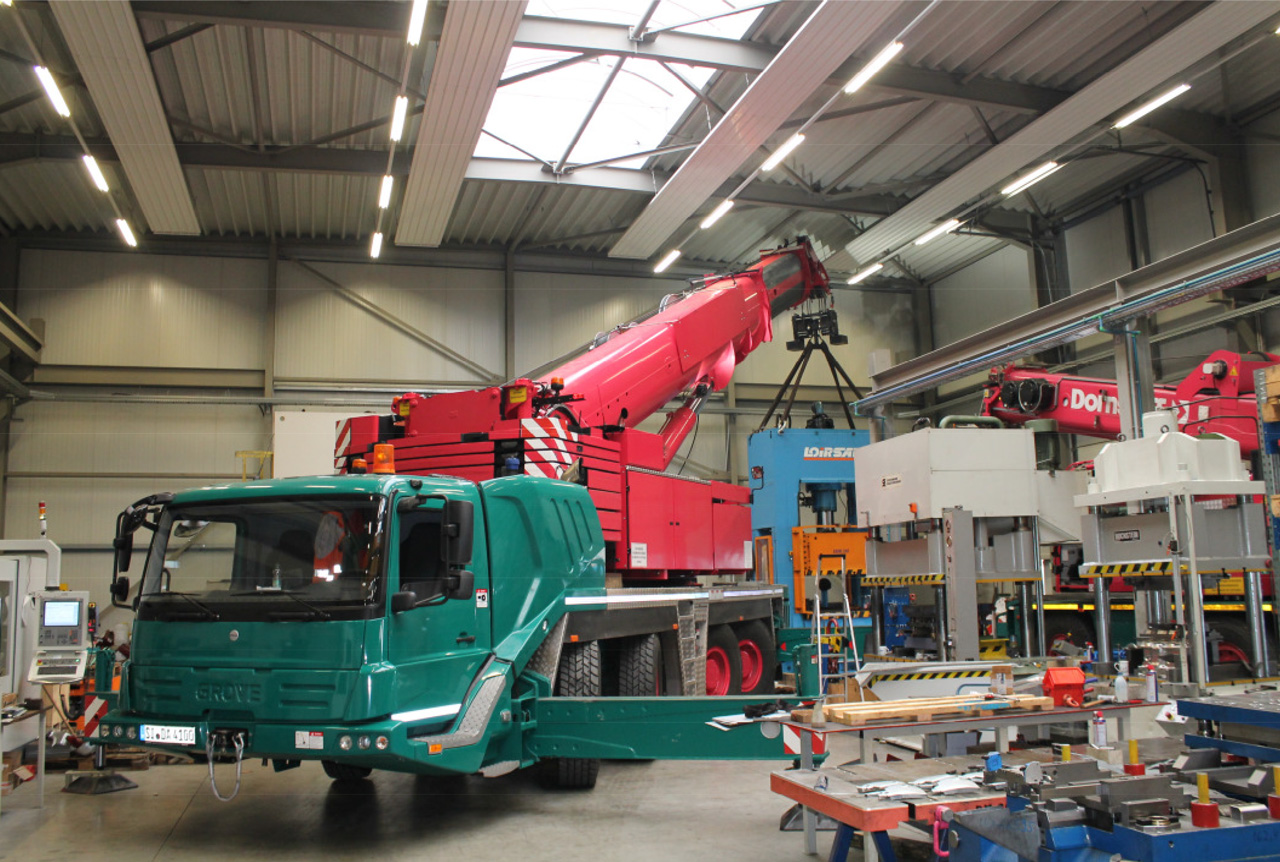

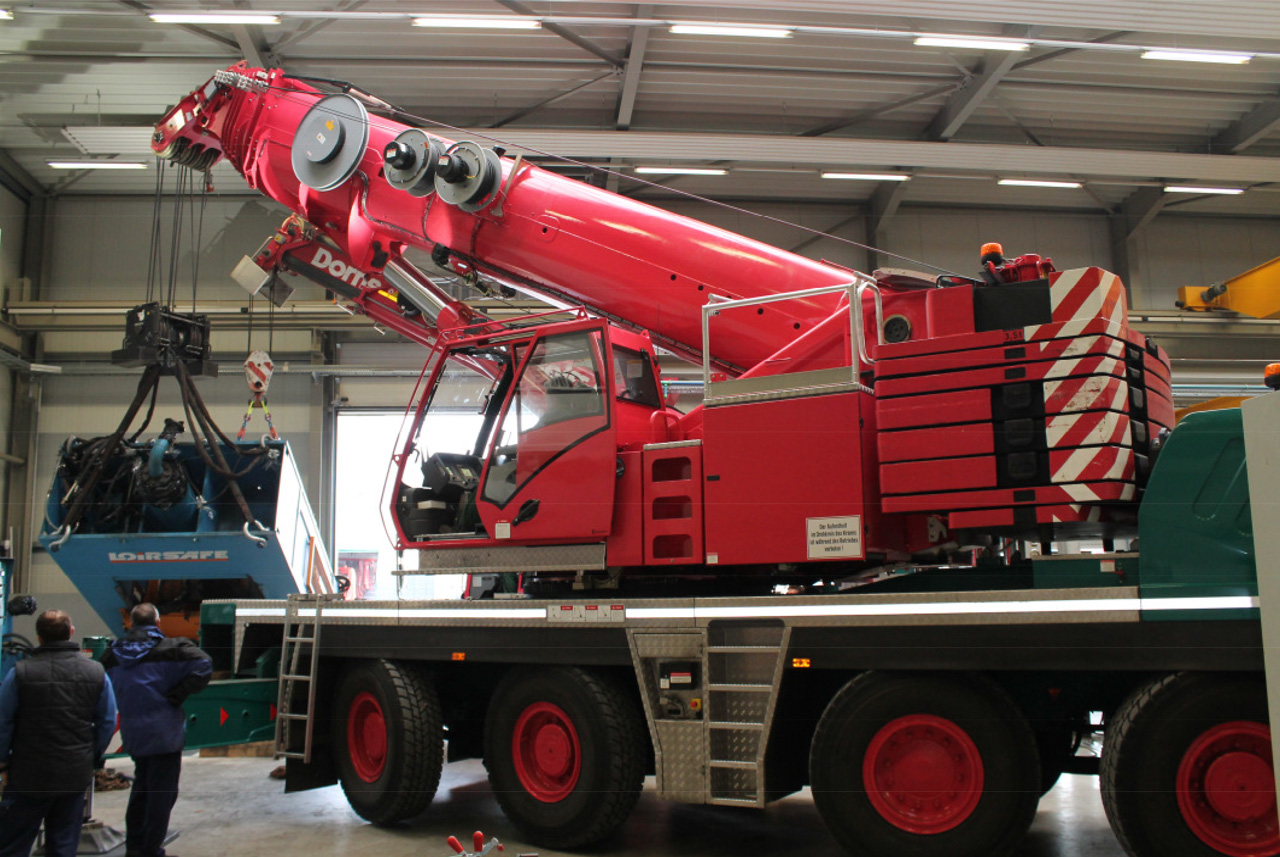

Liegend auf einem Sattelauflieger in die Halle eingefahren, wurde die Maschine durch den vorhandenen Hallenkran und einen TEREX AC40 abgeladen und ausgerichtet. Im Anschluss daran spielte der HALLENMEISTER® seine Vorzüge aus. Zunächst hoben unsere beiden „Hallenspezialisten“ die Presse an und richteten sie im Anschluss auf. Während der AC40 seine Arbeiten als Nachführkran damit beendet hatte, teleskopierte der HALLENMEISTER® die mehr als 27 t alleine auf die notwendige Ausladung von ca. 10 m über das Fundament. Aufgrund der äußerst niedrigen Deckenhöhe wurde bereits im Vorfeld die Hallenflasche für den 8-strängigen Betrieb eingeschert, der Rollenkopf auf 40° aufgewippt und die Presse so kurz wie möglich angeschlagen um den notwendigen Hubhöhengewinn zu generieren. Eben typisch HALLENMEISTER®.

Durch die präzisen Teleskopierfähigkeiten des HALLENMEISTER® konnte die Maschine auch auf die Distanz von 10 m in das Fundament eingehoben und dort zentimetergenau positioniert werden.
